Ống bọc điện chịu nhiệt là gì?

Giới thiệu: Lá chắn quan trọng cho hệ thống dây điện nhiệt độ cao

Trong các mạng lưới phức tạp cung cấp năng lượng cho thế giới hiện đại của chúng ta, từ máy móc công nghiệp và hệ thống ô tô đến các thiết bị chuyên dụng, hệ thống dây điện là huyết mạch. Tuy nhiên, dây cứu sinh này thường xuyên bị đe dọa trong nhiều ứng dụng, tiếp xúc với nhiệt độ khắc nghiệt, bề mặt mài mòn, hóa chất mạnh và ngọn lửa. Cách điện dây tiêu chuẩn, mặc dù đủ dùng cho môi trường lành tính, nhưng có thể nhanh chóng xuống cấp dưới áp lực như vậy, dẫn đến hư hỏng cách điện, đoản mạch, lỗi hồ quang và cuối cùng là hỏng hệ thống hoặc hỏa hoạn thảm khốc. Đây là nơi chuyên môn tay áo điện chịu nhiệt không chỉ trở thành một phụ kiện mà còn là một thành phần thiết yếu đảm bảo an toàn và tuổi thọ của hệ thống. Không giống như lớp bọc xoắn ốc cơ bản hoặc lớp bọc tiêu chuẩn, những ống bọc này được thiết kế từ các vật liệu tiên tiến được chế tạo đặc biệt để hoạt động như một hàng rào bảo vệ bền bỉ. Chúng được thiết kế để duy trì tính toàn vẹn về cấu trúc và đặc tính cách nhiệt trong môi trường có nhiệt độ có thể tăng từ vài trăm đến hơn một nghìn độ C. Việc lựa chọn ống bọc thích hợp là một quyết định kỹ thuật quan trọng, cân bằng các yếu tố như nhiệt độ hoạt động liên tục, tính linh hoạt, khả năng kháng hóa chất và các chứng nhận an toàn bắt buộc. Hiểu rõ các loại, vật liệu và ứng dụng khác nhau của các giải pháp bảo vệ này là chìa khóa để đảm bảo hiệu suất đáng tin cậy và ngăn ngừa thời gian ngừng hoạt động tốn kém hoặc các tình huống nguy hiểm trong môi trường vận hành đòi hỏi khắt khe.

• Ngăn chặn sự nóng chảy cách nhiệt: Bảo vệ lớp cách điện của dây sơ cấp khỏi bị mềm, nứt hoặc nóng chảy khi tiếp xúc với các nguồn nhiệt gần.
• Giảm thiểu mài mòn và mài mòn: Hoạt động như một lớp hy sinh chống rung, mài mòn ở các cạnh kim loại và tác động cơ học, bảo vệ tính toàn vẹn của dây dẫn.
• Chứa rủi ro hỏa hoạn: Nhiều ống bọc chất lượng cao vốn có khả năng chống cháy hoặc tự dập tắt, ngăn ngọn lửa di chuyển dọc theo bó dây.

Tìm hiểu nhu cầu của bạn: Khi nào cần sử dụng ống bọc chịu nhiệt?

Xác định các ứng dụng cần có tay áo điện chịu nhiệt là bước đầu tiên để bảo vệ hiệu quả. Nhu cầu này nảy sinh ở bất cứ nơi nào dây hoặc ống mềm được định tuyến gần các bộ phận tạo ra nhiệt đáng kể hoặc hiện diện trong môi trường vốn có nhiệt độ môi trường cao. Một ví dụ điển hình là dưới mui xe, nơi tìm kiếm hiệu quả giải pháp bọc dây khoang động cơ ô tô là phổ biến. Ở đây, dây điện chạy gần ống xả, bộ tăng áp và khối động cơ một cách nguy hiểm, không chỉ phải đối mặt với nhiệt bức xạ và đối lưu mà còn tiếp xúc với dầu, nhiên liệu và chất làm mát. Ngoài ô tô, các cơ sở công nghiệp như nhà máy thép (gần lò nung), nhà máy chế biến thực phẩm (gần lò nướng), cơ sở phát điện và thiết bị hàn cũng gặp phải những thách thức tương tự. Mục tiêu của bảo vệ tay áo dây điện nhiệt độ cao là tạo ra một môi trường nhiệt được quản lý xung quanh cáp, giữ nhiệt độ của dây dẫn lõi trong giới hạn vận hành an toàn định mức. Điều này trực tiếp kéo dài tuổi thọ sử dụng của hệ thống dây điện, ngăn cản sự vấp ngã phiền toái do hư hỏng cách điện và là khía cạnh cơ bản của an toàn chức năng trong thiết kế máy móc.

• Ô tô & Vận tải: Khoang động cơ, cảm biến hệ thống ống xả, ắc quy xe hybrid/điện và dây dẫn động cơ.

Máy móc công nghiệp:

Dây lò và lò nướng, dây dẫn động cơ trong thiết bị nặng, cáp điều khiển trong xưởng đúc.
• Hàng không vũ trụ & Quốc phòng: Hệ thống dây điện trong khoang động cơ, hệ thống điện tử hàng không gần nguồn nhiệt, ứng dụng cho xe quân sự.
• Thiết bị thương mại: Hệ thống dây điện bên trong của lò nướng, lò sưởi và máy sấy công nghiệp cấp thương mại.

Tìm hiểu sâu về vật liệu: Khám phá các kiểu lồng áo phổ biến

Hiệu suất của ống bọc về cơ bản được xác định bởi vật liệu cơ bản của nó. Mỗi họ vật liệu cung cấp một sự cân bằng riêng biệt về các đặc tính phù hợp với những thách thức khác nhau trong lĩnh vực bảo vệ tay áo dây điện nhiệt độ cao .

Ống bọc sợi thủy tinh: Con ngựa cổ điển

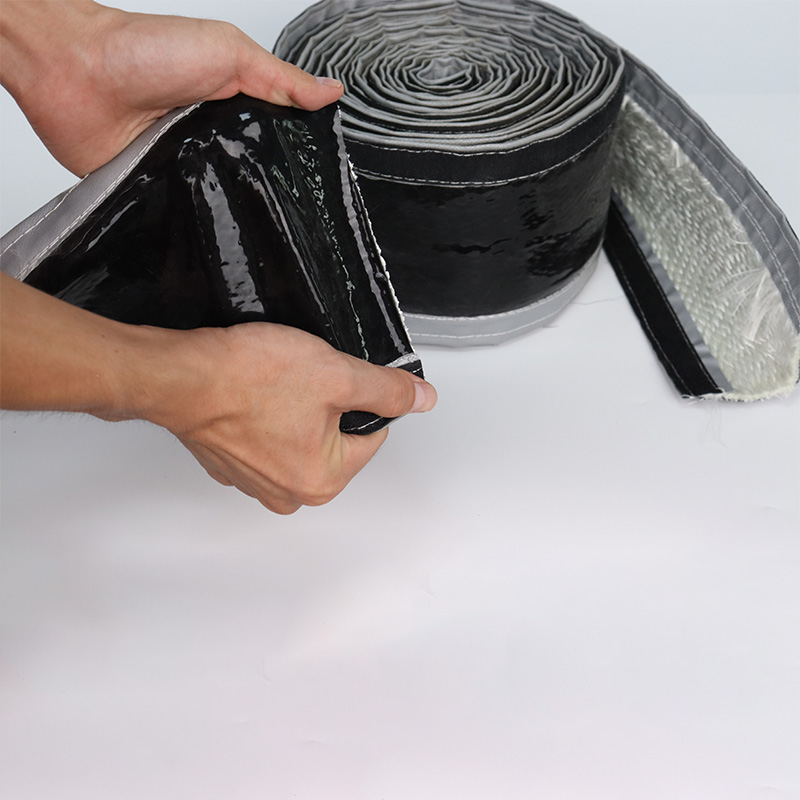

các ống bọc sợi thủy tinh chịu nhiệt cho dây điện là một trong những giải pháp đáng tin cậy và được công nhận rộng rãi nhất cho các ứng dụng nhiệt độ khắc nghiệt. Nó được làm từ những sợi thủy tinh mịn được dệt thành một bím hình ống linh hoạt. Ở dạng nguyên chất, không tráng phủ, nó có thể chịu được nhiệt độ liên tục lên tới 540°C (1000°F) hoặc cao hơn, mang lại khả năng cách nhiệt tuyệt vời và khả năng chống cháy vốn có. Tuy nhiên, kiểu dệt cơ bản có thể bị mài mòn và có thể cho phép hơi ẩm xâm nhập. Để nâng cao hiệu suất, lớp bọc sợi thủy tinh thường được ngâm tẩm hoặc phủ bằng các vật liệu như silicone, polyurethane hoặc acrylic. Ví dụ, ống bọc bằng sợi thủy tinh phủ silicon có độ linh hoạt được cải thiện, khả năng chống ẩm và nhiều hóa chất tốt hơn, đồng thời có bề mặt mịn hơn, nhẹ nhàng hơn với các bộ phận lân cận, khiến nó trở thành lựa chọn ưu việt cho các ứng dụng toàn diện. giải pháp bọc dây khoang động cơ ô tô .

• Khả năng chịu nhiệt độ tối đa: Khả năng chịu nhiệt liên tục chưa từng có, thường là lựa chọn phù hợp cho những môi trường khắc nghiệt nhất.
• Độ bền điện môi tuyệt vời: Cung cấp cách điện rất tốt ngay cả ở nhiệt độ cao.
• Lớp phủ đa dạng: Lớp phủ silicone tăng cường khả năng bịt kín môi trường; các lớp phủ khác có thể tăng cường khả năng chống mài mòn hoặc kháng hóa chất.

Ống bọc cao su silicon: Tính linh hoạt và bịt kín

Ống bọc cao su silicon được đúc hoặc ép đùn từ hợp chất silicon có độ tinh khiết cao. Ưu điểm chính của nó là tính linh hoạt đặc biệt, độ đàn hồi cao và khả năng chống ozone, bức xạ UV và nhiều loại hóa chất tuyệt vời. Nó tạo thành một lớp bịt kín, liên tục xung quanh các bó dây, mang lại khả năng bảo vệ vượt trội chống lại độ ẩm, bụi và các chất gây ô nhiễm khác. Mặc dù mức nhiệt độ liên tục tối đa của nó (thường là khoảng 200°C / 392°F) thấp hơn so với sợi thủy tinh, nhưng nó quá đủ cho nhiều ứng dụng và được đánh giá cao vì dễ lắp đặt cũng như tính chất bền, đàn hồi trong môi trường động hoặc rung.

Đưa ra lựa chọn đúng đắn: Phân tích so sánh

Điểm thường gây nhầm lẫn trong việc bảo vệ dây là sự phân biệt giữa các loại sản phẩm khác nhau. rõ ràng So sánh ống co nhiệt và ống bọc silicone nhấn mạnh hai công nghệ khác nhau với các mục đích khác nhau. Ống co nhiệt thường được làm từ polyolefin hoặc nhựa nhiệt dẻo khác. Nó được lắp lỏng lẻo trên các dây dẫn và sau đó được làm nóng, làm cho nó co lại theo hướng tâm (và đôi khi theo chiều dọc) để tạo thành một vòng đệm kín, phù hợp. Chức năng chính của nó là bịt kín môi trường, giảm căng thẳng và bó lại. Mặc dù một số loại co nhiệt đặc biệt có xếp hạng nhiệt độ tốt nhưng nhìn chung nó không được thiết kế để tiếp xúc liên tục với nhiệt độ cao bên ngoài; nguồn nhiệt để co lại có thể làm hỏng nó. A tay áo điện chịu nhiệt mặt khác, như silicone hoặc sợi thủy tinh, là một ống bọc thụ động trượt trên hệ thống dây điện. Nó không cần nhiệt để lắp đặt và được thiết kế đặc biệt để *chịu được* nhiệt độ liên tục từ bên ngoài, hoạt động như một rào cản nhiệt. Sự lựa chọn phụ thuộc vào mối đe dọa chính: nếu nhu cầu là niêm phong và đóng gói trong môi trường vừa phải thì khả năng co nhiệt là tuyệt vời. Nếu nhu cầu bảo vệ khỏi nguồn nhiệt bên ngoài thì bắt buộc phải có ống bọc nhiệt độ cao chuyên dụng.

Tiêu chuẩn và An toàn: Tầm quan trọng của Chứng nhận

Trong các ứng dụng quan trọng về an toàn, tuyên bố về sản phẩm phải được hỗ trợ bằng xác minh độc lập. Đây là lúc các chứng chỉ từ các phòng thử nghiệm được công nhận trên toàn cầu trở nên tối quan trọng. A Vỏ cáp chịu nhiệt được chứng nhận UL đã được Phòng thí nghiệm Underwriters kiểm tra nghiêm ngặt theo các tiêu chuẩn an toàn cụ thể, chẳng hạn như UL 224 dành cho ống cách điện ép đùn, đánh giá khả năng chống cháy, độ bền điện môi và độ ổn định nhiệt. Các dấu hiệu quan trọng khác bao gồm dấu CE (cho biết sự tuân thủ các tiêu chuẩn về sức khỏe, an toàn và môi trường của Châu Âu) và tuân thủ các chỉ thị RoHS (Hạn chế các chất độc hại). Những chứng nhận này không chỉ là logo; chúng cung cấp bằng chứng khách quan rằng vật liệu sẽ hoạt động như mong đợi trong những điều kiện căng thẳng xác định. Đối với các kỹ sư và chuyên gia mua sắm, việc chỉ định các thành phần được chứng nhận là một chiến lược giảm thiểu rủi ro cơ bản. Nó đảm bảo tuân thủ quy định cho sản phẩm cuối cùng, tạo điều kiện thuận lợi cho việc phê duyệt và quan trọng nhất là mang lại sự tin cậy về độ an toàn và độ tin cậy của hệ thống bảo vệ dây. Khi đánh giá một tay áo điện chịu nhiệt , việc xác minh các chứng chỉ liên quan phải là một bước không thể thương lượng trong quá trình lựa chọn.

• Chứng nhận UL: Xác nhận khả năng chống cháy (ví dụ: thử nghiệm VW-1) và các đặc tính điện/nhiệt cho thị trường Bắc Mỹ.
• Đánh dấu CE: Thể hiện sự tuân thủ các chỉ thị của EU, điều cần thiết đối với các sản phẩm được bán ở Châu Âu.
• Thử nghiệm cụ thể về vật liệu: Tìm kiếm các chứng chỉ liên quan đến mối đe dọa cụ thể, chẳng hạn như khả năng chống dầu (ví dụ: thử nghiệm ngâm dầu IRM 902) cho các ứng dụng ô tô.
•

Trọng tâm ứng dụng: Giải pháp ô tô và công nghiệp

Bảo vệ dây đai ô tô: Ngoài khoang động cơ

các quest for effective giải pháp bọc dây khoang động cơ ô tô thúc đẩy sự đổi mới đáng kể. Khoang động cơ hiện đại chật cứng và nóng bức, với nhiệt độ dễ dàng vượt quá 150°C gần các bộ phận xả. Dây điện phải được bảo vệ khỏi nhiệt bức xạ này, khỏi mài mòn do các tấm thân sắc nhọn và khỏi các chất lỏng như dầu, dầu phanh và axit ắc quy. Ở đây, ống bọc bằng sợi thủy tinh phủ silicon thường là sự thỏa hiệp lý tưởng, mang lại khả năng chịu nhiệt độ cực cao của sợi thủy tinh với lớp đệm môi trường bổ sung và tính linh hoạt của silicone. Việc bọc lớp cách điện thích hợp sẽ ngăn ngừa hiện tượng giòn cách điện, mỏi dây và chập điện, những nguyên nhân hàng đầu gây ra sự cố về điện trên xe. Nó cũng đơn giản hóa việc lắp ráp và cải thiện vẻ ngoài chuyên nghiệp cũng như độ bền của dây nịt.

Độ bền công nghiệp: Đảm bảo hoạt động không bị gián đoạn

Trong ngành công nghiệp nặng, mối quan tâm cho độ tin cậy bảo vệ tay áo dây điện nhiệt độ cao là rất lớn. Một lỗi có thể dẫn đến ngừng sản xuất, sự cố an toàn và chi phí sửa chữa lớn. Trong nhà máy thép, ống bọc phải bảo vệ dây cáp khỏi nhiệt bức xạ từ kim loại nóng chảy và xỉ thỉnh thoảng bắn tung tóe. Trong các nhà máy hóa chất, chúng phải chống lại hơi ăn mòn. Ở đây, độ bền của vật liệu ống bọc được kiểm tra đến giới hạn của nó. Ống bọc bằng sợi thủy tinh có độ bền kéo cao, thành dày, đôi khi có lớp phủ đặc biệt, thường được sử dụng. Trọng tâm là tạo ra một rào chắn bền bỉ, hy sinh để đảm bảo cáp điều khiển và cáp điện tiếp tục hoạt động trong những điều kiện khắc nghiệt nhất có thể tưởng tượng được, bảo vệ an toàn cho cả nhân sự và thiết bị vốn.

Câu hỏi thường gặp

Nhiệt độ cao nhất mà ống bọc chịu nhiệt có thể chịu được là bao nhiêu?

các maximum temperature varies dramatically by material. Standard silicone rubber sleeves typically handle continuous temperatures up to 200-230°C (392-446°F). For higher temperatures, fiberglass-based sleeves are required. Uncoated, high-density ống bọc sợi thủy tinh chịu nhiệt cho dây điện có thể chịu được mức phơi sáng liên tục lên tới 540°C (1000°F) và mức phơi sáng cao nhất thậm chí còn cao hơn. Các vật liệu đặc biệt như silica hoặc ống bọc sợi gốm được sử dụng cho các ứng dụng khắc nghiệt có nhiệt độ trên 1000°C. Luôn tham khảo bảng dữ liệu của nhà sản xuất để biết mức nhiệt độ liên tục và gián đoạn của sản phẩm cụ thể nhằm đảm bảo giới hạn an toàn cho ứng dụng của bạn.

Tôi có thể sử dụng ống co nhiệt trên dây bị nóng không?

Câu hỏi này là trọng tâm của So sánh ống co nhiệt và ống bọc silicone . Nó phụ thuộc vào *nguồn* nhiệt. Co nhiệt là tuyệt vời để cách điện và bịt kín dây dẫn mà bản thân chúng mang dòng điện và tạo ra một số nhiệt bên trong, vì nó được đánh giá ở nhiệt độ dây dẫn nhất định. Tuy nhiên, nhìn chung nó *không* thích hợp để bảo vệ dây điện khỏi các nguồn nhiệt độ cao *bên ngoài* như động cơ hoặc ống xả. Nhiệt độ bên ngoài có thể làm cho co nhiệt bị suy giảm, tan chảy hoặc mất đi đặc tính bịt kín. Để bảo vệ nhiệt bên ngoài, một thiết bị chuyên dụng, được lắp đặt thụ động tay áo điện chịu nhiệt làm bằng silicone hoặc sợi thủy tinh là sự lựa chọn chính xác.

Làm cách nào để chọn giữa bọc silicone và bọc sợi thủy tinh cho ô tô của tôi?

cho giải pháp bọc dây khoang động cơ ô tô , sự lựa chọn phụ thuộc vào vị trí và mối đe dọa cụ thể. Đối với các khu vực có nhiệt độ cao nhất (trực tiếp trên hoặc gần đầu ống xả, bộ tăng áp), tay áo chịu nhiệt bằng sợi thủy tinh , tốt nhất là được phủ silicon để chống chất lỏng, là sự lựa chọn tốt nhất và an toàn nhất do trần nhiệt độ vượt trội. Đối với những khu vực có nhiệt độ vừa phải nhưng tiếp xúc nhiều với chất lỏng, nhiên liệu và cần sự linh hoạt (ví dụ: định tuyến dây nịt chung, gần đường ray nhiên liệu), ống bọc cao su silicon nguyên chất mang lại khả năng chống hóa chất và bịt kín tuyệt vời. Thông thường, sự kết hợp của cả hai loại được sử dụng trong một khoang động cơ để cân bằng tối ưu hiệu suất và chi phí.

Tại sao chứng nhận UL lại quan trọng đối với ống bọc cáp?

A Vỏ cáp chịu nhiệt được chứng nhận UL cung cấp sự đảm bảo được xác minh độc lập về an toàn và hiệu suất. Dấu UL có nghĩa là sản phẩm đã được kiểm tra theo các tiêu chuẩn nghiêm ngặt về khả năng chống cháy (nó không dễ dàng lan truyền lửa), đặc tính cách điện (nó sẽ không gây chập điện) và độ bền nhiệt (nó sẽ duy trì các đặc tính của nó ở nhiệt độ định mức). Điều này rất quan trọng để tuân thủ các quy định về điện, để có được bảo hiểm cũng như để đáp ứng các tiêu chuẩn về chất lượng và an toàn mà các OEM yêu cầu trong sản xuất ô tô, hàng không vũ trụ và thiết bị công nghiệp. Việc sử dụng các ống bọc không được chứng nhận sẽ gây ra rủi ro không xác định liên quan đến hoạt động của nó trong tình trạng hỏa hoạn hoặc lỗi.
